Технология монтажа люка под плитку от специалистов компании «ИКС-ЛЮКИ»

Приобретение люка невидимки под плитку

Самый важный этап — это выбор размеров будущего люка невидимки. При этом не забывайте, что доступ к оборудованию через дверцу люка должен быть максимально удобным. А вот какого вида люк следует приобрести зависит от нескольких факторов: особенностей помещения и расположения в нем коммуникаций и предметов интерьера, пожеланий хозяина, и т.д.

Виды люков Ревизионные люки невидимки, в зависимости от их функциональных особенностей, можно отнести к одному из следующих видов: распашным и сдвижным. Перед приобретением люка – определитесь с его размером и способом открывания. Примите во внимание наличие в зоне открытия дверцы сантехнического оборудования, коробов,шкафчиков и прочих элементов, которые могут помешать открыть люк после завершения всех ремонтно-отделочных работ. Сантехнический люк может устанавливаться как с правым так и с левым открыванием дверцы.

Этапы открывания распашного люка

Характерная их особенность – первоначальное фронтальное открытие дверки, а затем – распахивание при помощи петель, позволяет избежать сколов плитки. Для доступа к ним требуется достаточное пространство, поэтому их монтаж возможен на относительно свободных стенах. Отличаются простотой монтажа и обеспечением легкого и свободного доступа к коммуникациям.

Этапы открывания сдвижного люка

Характерная их особенность – первоначальное фронтальное открытие дверки, а затем сдвигание – в одну из сторон, параллельно стене, по принципу схожему со шкафом-купе. Наиболее востребован такой вид люка в труднодоступных местах, например, расположенными за различными тумбами, стиральной машиной, шкафами. В связи с особенностью их применения, большинство моделей сдвижных люков имеют весьма компактный размер.

Инструкция по подбору люка под плитку

Монтаж люка должен быть своевременным, т.е. не дожидаясь последних стадий ремонта, чтобы исключить неудобства и не нарушить целостность отделки.

ВАЖНО: Выбирая люк, Вы должны соизмерять его параметры с форматом и способом укладки плитки на опорной стене и дверце люка. Выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Подбирайте плиточный материал грамотно, чтобы избежать подрезки плиток и, как следствие, разочарования в конце работы.

Проект: Для правильной установки люка необходимо сделать минимальный проект, что позволит сэкономить деньги и время на переделку.

Минимальный проект должен содержать:

1. Необходимо также продумать вопрос о достаточности ревизионного окна, так как возможно использование плитки одного размера на различных моделях люков. Следовательно, можно подобрать люки с большим или меньшим ревизионным проемом. Размер дверки люка и определяет размер ревизионного проема.
2. Исходя из раскладки плитки и размеров люка — прорисовать, как будут проходить коммуникации (вентили и счетчики воды), чтобы к ним был удобный доступ; размер люка должен соответствовать размеру плитки, чтобы ее не пришлось обрезать;
3. Для сохранения целостности рисунка облицовку необходимо начинать с дверки люка, либо предварительно произвести разметку по месту; проставить размеры установки люка относительно пола и стен помещения; определитесь с расположением и размером ревизионного проема; измерьте высоту и ширину плитки; посчитайте, сколько плиток по вертикали и горизонтали нужно разместить, чтобы полностью закрыть проем; размеры проема, который необходимо спрятать; предполагаемые размеры облицовочной стены и дверцы люка;

Внимание! Подбирая параметры скрытого люка, следует придерживаться таких размеров, чтобы на поверхности дверки люка могло разместиться целое число плиток. Это позволяет скрыть люк наиболее эффективно.

Подбор люка под плитку подробно на примерах;

Предположим, Вы приобрели плитку: 25х40см

Хотите, чтобы открывалось 2 плитки расположенные вертикально, одна над другой.

Складываем по высоте 40 х 2 = 80 см.



Тогда подходящий размер люка для обеих плиток получается: 25 х 80 см.

Хотите, чтобы открывалось 2 плитки расположенные вертикально.

Складываем по ширине 25 х 2 = 50 см.



Тогда подходящий размер люка для обеих плиток получается: 50 х 40 см.

Хотите, чтобы открывалось 2 плитки расположенные горизонтально, одна над другой.

Складываем по высоте 25 х 2 = 50 см.

Тогда подходящий размер люка для обеих плиток получается: 40 х 50 см.

Хотите, чтобы открывалось 4 плитки расположенные вертикально.

Складываем 2 плитки по ширине: 25 х 2 =50 см;

Складываем по высоте 40 х 2 = 80 см.

Тогда подходящий размер люка для 4 плиток получается: 50 х 80 см.

Инструменты для работы

Если вы уже приобрели готовую конструкцию для монтажа в смотровой проем, прежде всего, нужно подготовить соответствующий инструмент и материалы, а именно: люк; клеевой состав; резиновый и зубчатый шпатели; разделительные крестики; затирочную смесь; гипсокартонные листы; саморезы и дюбеля; строительный уровень; карандаш для разметки; отделочный кафель для облицовки створки; нож для порезки гипсокартонных листов.

Пошаговое руководство по монтажу люка под плитку в перегородки из листовых материалов

Еще на стадии проведения ремонтных работ или устройства перегородок следует предусмотреть возможности для установки каркаса под люк соответствующего размера в нише или монтажном коробе таким образом, чтобы обеспечить его крепление минимум с двух сторон (в идеале – с четырех). Для крепления рамы используются специальные длинные саморезы по металлу – (в этом случае в раме уже имеются подготовленные отверстия сквозного типа). Для жесткости крепления люка рекомендую заложить бруски в металлический профиль.

Монтируем каркас перегородки из направляющего профиля с учетом расположения сантехнической арматуры

С его помощью можно устанавливать скрытые люки практически в любом месте — на экранах ванных, сантехнических коробах, перегородках и т.д. Опорные профили под люк следует располагать с обеих сторон его каркаса, а, в случае применения тяжелых крупногабаритных люков – дополнительно снизу и сверху люка. Размер проема под люк заведомо делаем больше, чем габариты самого люка (2 – 3 см по ширине и 2 – 3 см по высоте). Технологический зазор необходим для более надежной фиксации люка монтажной пеной. Особенно это касается средних и больших люков.

Промеряем параметры проема под люк

При монтаже люков большого размера, для надежности конструкции рекомендуется поместить внутрь профиля деревянный брус.

Вставляем люк в подготовленный проем

Раскрепляем люк по периметру клиньями

Устанавливаем люк в подготовленный проем так, чтобы плоскость рамы люка совпадала с плоскостью каркаса перегородки

Закрепляем раму люка к каркасу перегородки саморезами по периметру

Фиксация осуществляется непосредственно к металлическому профилю по периметру, через просверленные монтажные отверстия. Для закрепления каркаса люка применяют шурупы-саморезы по металлу (частый шаг резьбы).

Вид закрепленного люка в проеме

Дополнительно фиксируем люк, заполнив щель между люком и перегородкой монтажной пеной

После затвердевания срезаем излишки пены

После среза излишек монтажной пены

Вид сбоку

Обшиваем каркас перегородки листовым материалом

Для обшивки каркаса, как правило, используется гипсокартон, монтаж которого производится не только «в нахлест» на раму люка, но и с обязательным его креплением при помощи саморезов к профилям. Для дальнейшей отделки, гипсокартон, и саму дверцу люка обрабатываем грунтовочными составами.

Вот, что должно получиться

Внимание !!!

С целью нейтрализации возможного провиса дверки под тяжестью облицовочного материала после облицовки средних и больших люков, и упрощения (3 D регулировки дверки люка, если имеется на данной модели) рекомендуется перед наклеиванием плитки с внутренней стороны дверки используя подручные средства, закрепить на специальном крючке груз равным весу наклеиваемой плитки. Проще говоря создаем имитацию нагруженной дверки люка.

Внимание!!!

До облицовки дверки плиткой, проверяем дверку на открывание. В случае сильного отталкивания дверки при нажатии, нужно рожковым ключом подтянуть контр-гайку, во избежание открытия дверки во время облицовки плиткой.

Облицовка люка плиткой

После покрытия грунтовкой, начинаем облицовывать кафельной плиткой поверхность перегородки и дверцы люка.

Внимание!!!

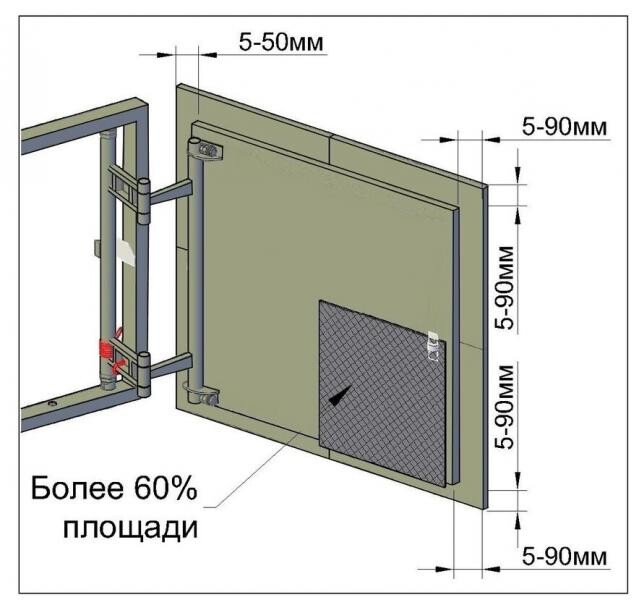

Наклеенная на дверку люка плитка обязательно должна выходить за габариты дверки от 5 до 50 мм со стороны петли, в остальных зонах от 5 до 90 мм (для крупной плитки этот размер может быть увеличен ). *Главное, чтобы площадь приклеивания каждой плитки должна быть не менее 60 %. *Расстояние от плитки, наклееной на дверцу, до ближайшей стены должно быть не менее 25 мм.

Внимание!!!

Особенно важно следить за тем, чтобы клей НЕ ПОПАЛ в зазор между дверцей и рамой люка, т. к велика вероятность приклеить конструкцию «намертво».

Через сутки открыть дверцу, нажав с усилием на петельную часть люка

Снимаем установленный ранее груз

Удаляем излишки клея



3D регулировка

Но что делать, если под тяжестью облицовочного материала дверка провисла? Наличие 3D узла регулировки позволяет изменять положение дверцы, как по вертикали, так и по горизонтали, а также изменять угол наклона дверки относительно вертикальной оси. Регулировочный механизм с максимальной точностью позволяет выставлять межплиточные зазоры во всех направлениях.

Перемещение дверки по вертикали

Рожковым ключом ослабить гайку (1) в верхнем положении петли, а нижнем положении гайку (1) подтянуть, и наоборот.

Перемещение дверки по горизонтали

Ослабить гайку (2). Торцевым ключом (входит в комплект) вращаем винт (3) по часовой стрелке на верхнем и нижнем узле регулировки поочередно, дверка сдвигается к петлевой стороне. Вращаем винт (3) против часовой, дверка сдвигается от петлевой стороны. После завершения регулировки гайку (2) подтянуть.

Устранение угла провисания дверки

Ослабить гайку (2). Торцевым ключом (входит в комплект) вращаем винт (3) по часовой стрелке. После того, как угол дверки приподнимется, гайку (2) подтянуть.



Продолжаем облицовывать

Если все сделано правильно, то с открыванием дверки проблем быть не должно. В случае, если по каким-то причинам (причина в основном одна и также – клей попал в зазор между рамой и дверкой люка) после нажатия дверка люка не открывается, нужно прибегнуть к вспомогательному варианту (вакуумной присоске). То - есть, сначала с усилием нажимаем рукой на петельную часть люка, для того чтобы сработал замок(и) запирания (слышно по звуку), далее помогаем открыванию дверки с помощью вакуумной присоски. Главное, чтобы после нажатия на дверку сработали замки – защелки, иначе дверку люка открыть не получится даже с присоской.



Затираем плиточные швы, кроме шва между плитками по периметру дверки люка

Герметизация шва по периметру дверки

Герметизация шва защищает помещение от пыли, влаги и шума, а так же делает люк незаметным. Только после полного высыхания затирки можно приступать к обработке и герметизации шва люка. Тщательно очистить торцы плитки вокруг шва от клея, пыли и обезжирить.



Для герметизации шва Вам понадобится:

1. Силиконовый герметик (подбирается в цвет затирки);
2. Малярный скотч;
3. Обойный нож;
4. Эластичный шпатель

Шов до гермитизации герметиком

Перед началом обработки герметиком, необходимо вокруг шва с обеих сторон, тщательно приклеить малярный скотч шириной 30-50 мм по всему периметру дверки, оставив неоклеенной щель 2-3 мм. Главное, чтобы герметик не попадал под скотч.



Следующий шаг – заполнение шва

Заполняем шов силиконовым герметиком в цвет затирки, на всю глубину, так, чтобы герметик немного возвышался над малярным скотчем. Данный шов является обычной имитацией меж-плиточного шва, благодаря которому расположение люка в стене становится незаметным при закрытом состоянии.

Удаляем излишки герметика с помощью эластичного шпателя предварительно смочив его в воде, чтобы форма силиконового шва повторяла форму затертых межплиточных швов.

Не дожидаясь «подсыхания» герметика, аккуратно удаляем малярный скотч

В результате получаем шов полностью заполненный герметиком



Прорезаем шов люка

Заключительным этапом, чтобы люк открывался, необходимо; через двое суток с помощью острого ножа для обоев точным и плавным движением под углом 45 ° прорезать герметик на всю глубину шва. При прорезании внешний слой герметика должен остаться на дверце люка. Важно приноровиться выполнить эту операцию из одного угла в другой за одно движение. Начинать резать следует после того, как кончик лезвия ножа упрется в гипсокартон – в этом случае есть вероятность того, что все получится с первого раза. Если все сделано аккуратно и правильно – то шов на общем фоне совершенно не заметен.

После того как прорезали шов, пытаемся с усилием нажать на петлевую часть люка и открыть дверку







Если вдруг после нажатия с усилием открыть дверку не получается, то нужно прибегнуть к вспомогательному средству (вакуумной присоске). Главное, чтобы после нажатия на дверку сработали замки – защелки (слышно по звуку), иначе дверку люка не получится открыть даже с присоской.

После того, как вы прорезали и открыли дверку, герметик должен остаться на дверке люка по периметру, срезанным под углом 45 градусов

После открытия дверки потребуется лишь удалить силиконовые излишки мешающие закрыванию/открыванию дверки, и для исключения явления «залипания» дверки.

После зачистки от лишнего герметика проверяем открывание и закрывание дверки люка

Если дверка люка при нажатии отскакивает очень сильно, то нужно рожковым ключом подтянуть гайку на вертикальном узле регулировки, и тогда открывание дверки будет более плавным

При закрывании дверки люка нужно будет учесть один момент. Если петля люка после открывания вдруг приняла распахнутое положение, то при последующем закрывании петлю нужно рукой немного сложить, обеспечив тем самым правильное положение петли при закрывании дверки.



Правильное положение петли при закрывании дверки



Финальный вид, где люки скрываются в стене



Заключение

Придерживаясь инструкции, то выполнить монтаж люка под плитку совсем несложно.
